ВИХРЕТОКОВЫЙ ДЕФЕКТОСКОП ВД-90НП

БАКУНОВ А.С., ЕФИМОВ А.Г., ШУБОЧКИН А.Е. (ЗАО “НИИИН МНПО “СПЕКТР”,Москва, Россия)



Последней разработкой в направлении вихретоковой дефектоскопии является вихретоковый дефектоскоп ВД-90НП (Рис 1.). Он обладает высочайшей чувствительностью и способен выявлять дефекты глубиной от 0.1 мм на ферромагнитных и немагнитных материалах. Отличительной особенностью данного прибора является диапазон рабочей частоты от 100 Гц до 2МГц, что позволяет решить практически любую задачу вихретоковой дефектоскопии.

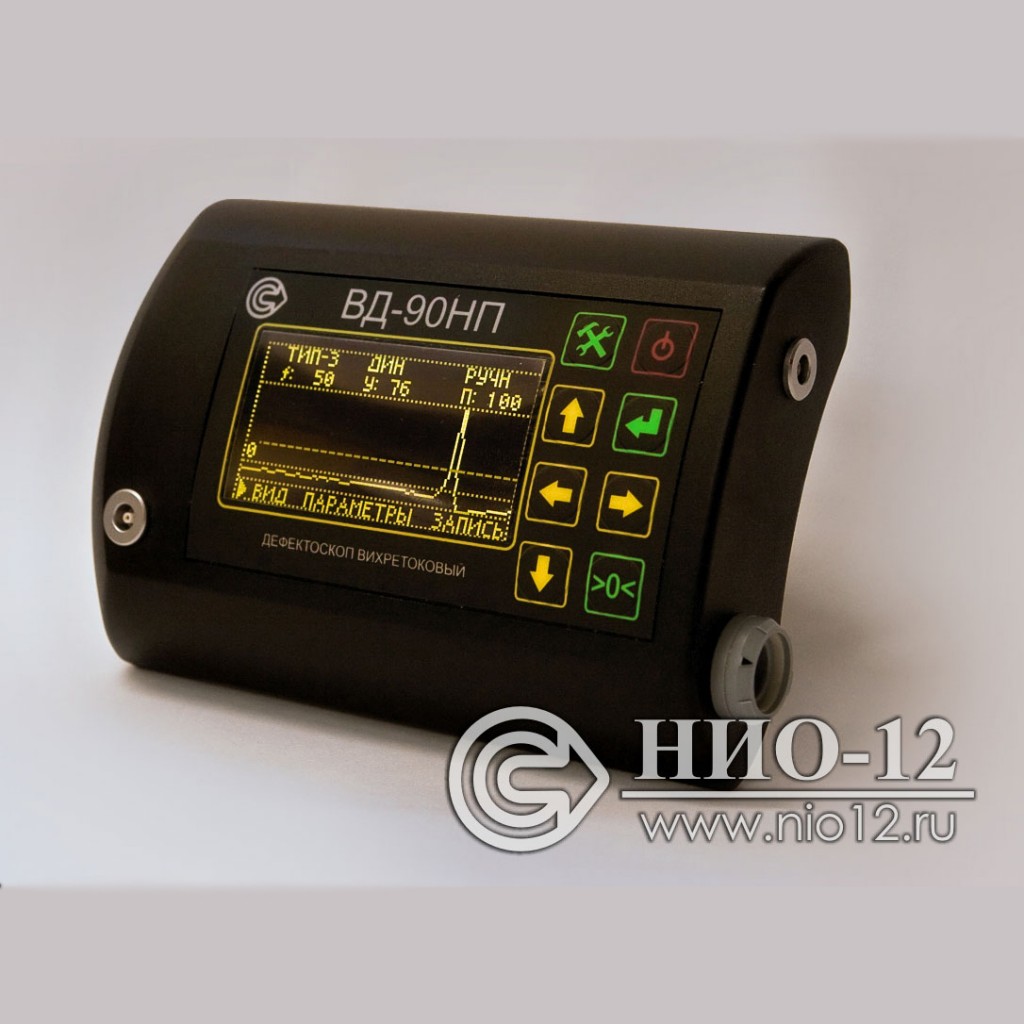

Рис 1. Общий вид вихретокового дефектоскопа ВД-90НП



Используемый PLED дисплей с высокой контрастностью и большими углами обзора отличает высокая скорость отображения информации при отрицательных температурах.

По массе и габаритам ВД-90НП не имеет аналогов, среди дефектоскопов с близкими техническими характеристиками. Широкий температурный диапазон позволяет использовать его в полевых условиях даже в зимнее время года, а высокая степень пыле- и влагозащищенности обеспечивают безотказность прибора при самых тяжелых условиях эксплуатации.

Ниже приведены основные технические характеристики ВД-90НП.



Таблица 1

Материал образца	Величина порогового дефекта, мм
	При шероховатости поверхности не более	Ra 6,3	Rz 40	Rz 160	Rz 320
Ферромагнит-ный	Глубина ИД	0,1	0,3	—	1,0
	Ширина ИД	0,02…0,04	0,03…0,07	—	0,05…0,15
Немагнитный	Глубина ИД	0,1	0,3	1	—
	Ширина ИД	0,02…0,04	0,03…0,07	0,05…0,15	—

Использование карманного компьютера (КПК) значительно расширяет возможности дефектоскопа, пользователь получает широчайшие возможности хранения, обработки и представления информации, в том числе установку параметров контроля на экране КПК; возможность устанавливать метки на графике сигнала; прямую печать отчетов с КПК на принтер. Использование радиоканала для передачи данных позволяет избавиться от соединительных кабелей, обеспечивает высокую мобильность комплекса и позволяет легко интегрировать дефектоскоп в автоматизированные стенды контроля.

Программное обеспечение дает возможность использовать экран КПК вместо основного экрана дефектоскопа, что значительно расширяет возможности контроля.



На рис.2. представлен вид экрана КПК в режимах установки параметров контроля (а) и обнаружения дефектов (б).

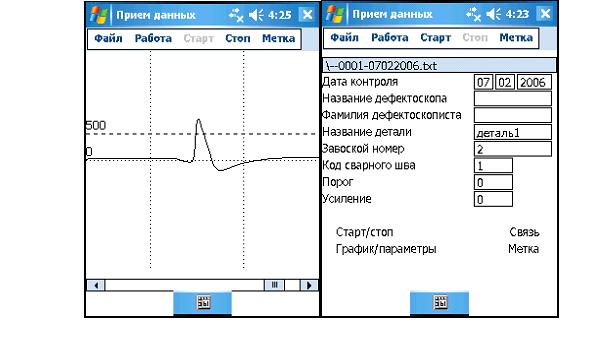

Рис. 2.  а)Экран параметров КПК.      б)Экран дефекта КПК.
